详细介绍



RZ-LC椭圆齿轮流量计的详细资料:

RZ-LC型椭圆齿轮流量计是一种容积型测量仪表,主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量,单次流量等,亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232,485通讯等。与中仪机械批控器或电子批控器组合,可实现不同型式的灌装,批控等多种功能。

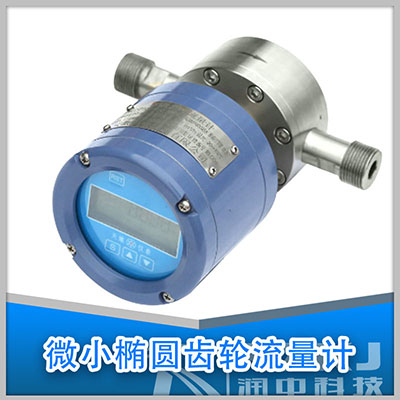

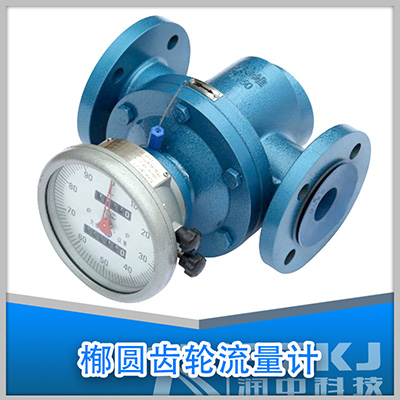

㮋圆齿轮流量计   㮋圆齿轮流量计



㮋圆齿轮流量计   㮋圆齿轮流量计








椭圆齿轮流量计

工作原理与结构:
流量计是由计量箱和装在计量箱内的一对椭圆齿轮,与上下盖板构成一个密封的初月形空腔(由于齿轮的转动,所以不是密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时,由于进出口处产生的压力差推动一对齿轮连续旋转,不断地把经初月形空腔计量后的液体输送到出口处,椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量.
流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成:

工作原理

普通铸铁型(a)、铸钢型(e)、不锈钢型(b)

型号

LC-a铸铁

LC-e铸钢

LC-b不锈钢

公称压力Mpa

1.0  1.6

2.5  4.0  6.4

1.0  1.6

被测液体粘度

2 ~200 Mpa.s

被测液体温度

-20℃~+100

流 量 范 围 m3/h

型号

精度等级

LC-a铸铁

LC-e铸钢

LC-b不锈钢

公称口径(mm)

0.5

0.2

0.5

0.2

0.5

0.2

10

0.040.4

0.10.4

0.040.4

0.10.4

0.10.5

0.10.5

15

0.251.5

0.31.5

0.251.5

0.31.5

0.31.5

0.31.5

20

0.53

0.63

0.53

0.63

0.63

0.63

25

16

1.26

16

1.26

1.26

1.26

40

2.515

315

2.515

315

315

315

50

424

4.824

424

4.824

4.824

4.824

65

540

840

540

840

840

840

80

1060

1260

1060

1260

1260

1260

100

16100

20100

16100

20100

20100

20100

150

32190

38190

32190

38190

38190

38190

200

34340

68340

34340

68340

68340

68340

一)铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型椭圆齿轮流量计外形尺寸
单位:mm
公称通径 L H A B D D1 N(个) Φ
10 150 100 165 210 90 60 4 14
15 170 118 172 226 95 65 4 14
20 200 150 225 238 105 75 4 14
25 260 180 232 246 115 85 4 14
40 245 180 249 271 145 110 4 18
50 340 250 230 372 160 125 4 18
65 420 325 270 386 180 145 4 18
80 420 325 315 433 195 160 8 18
100 515 418 370 458 215 180 8 18
150 540 515 347 557 280 240 8 23
200 650 650 476 720 335 295 12 23
(二)铸钢型、铸钢高粘型、铸钢高温型椭圆齿轮流量计外形尺寸
单位:mm
公称通径 L H B A D D1 N(个) Φ
15 200 138 232 180 105 75 4 14
20 250 164 220 160 125 90 4 18
25 300 202 252 185 135 100 4 18
40 300 202 293 208 165 125 4 23
50 384 262 394 312 175 135 4 23
80 450 337 452 332 210 170 8 23
100 555 442 478 310 250 200 8 25
150 540 510 557 347 300 250 8 26
200 650 650 720 476 36 310 12 26
铸铁、铸钢高温型椭圆齿轮流量计外形尺寸:DN15~DN25,A、B尺寸按上表数据加160mm热延伸管:DN40~DN80,A、B尺寸按上表尺寸加300mm热延伸管,其余尺寸同上表相应尺寸。
三)不锈钢型椭圆齿轮流量计外形尺寸
单位:mm
公称通径 L H B A D D1 N(个) Φ
15 208 120 228 172 95 65 4 14
20 236 150 238 225 105 75 4 14
25 287 195 246 232 115 85 4 14,
40 265 178 349 265 145 110 4 18
50 265 178 349 265 160 125 4 18
65 365 260 436 319 180 145 4 18
80 420 305 459 324 200 160 8 18
100 515 400 554 373 220 180 8 18
150 540 515 607 397 280 240 8 23



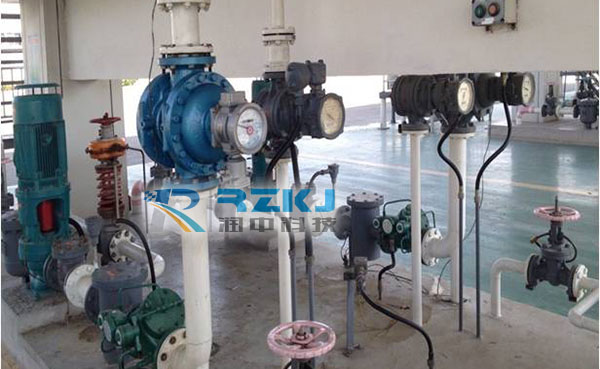

椭圆齿轮流量计的安装:
1、安装前应彻底清洗管道,并在流量计前安装过滤器,以防止杂物进入流量计。被测液体含有气体时,应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置,即表盘与地平面垂直。调节流量和启动,关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道,安装流量计的水平管道应装有旁路阀,以便定时清洗、检修。在垂直管道上流量计,应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下,为便于读数,可根据需要将计数器旋转180o或90o安装要求见。
