详细介绍

 超声波明渠流量计用于测量明渠内各种流体的流量。明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点,既可用于污水排放的测量,又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。主要部件巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。

    超声波明渠流量计广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时,传感器不与被测流体接触,避免了渠道内污水的沾污和腐蚀。用于测量污水量,可以比其它形式的仪表,具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器,也可以接调制解调器或无线通讯模块,实现有线或无线的远程通讯。

 超声波明渠流量计工作原理:

    明渠内的流量越大,液位越高;流量越小,液位越低。对于一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽,由于堰的缺口或槽的缩口比渠道的横截面积小,因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上,相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位,可以根据相应量水堰槽的水位-流量关系,求出流量。常用的量水堰槽种类。
    超声波测液位原理:本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方(水位观测点的位置见堰槽构造说明)。探头部分发射出超声波,然后被液面反射,探头部分再接收,探头到液(物)面的距离和超声波经过的时间成比例:
H= CT/2 ; 距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式:  环境声速= 331.51 + 0.61×温度
    超声波明渠流量计由仪表控制探头发射和接收超声波。按图八的过程转为液位(单位:米)。再通过查水位-流量表,把液位转成流量(单位可以是:升/秒,或立方米/小时)。
    水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。 "累计流量清零时间"的位置上显示出来。
备注:
1.符号说明:b为喉道宽,B1为进水渠道宽,B2为出水渠道宽,L为喉道长,L1为收缩段,
   L2为扩散段,
2.堰槽修建及使用条件:B>=b,h/p<2.5,h>0.03m,p>0.1m
3.圆圈位置为探头安装位置示意图

      明渠流量计

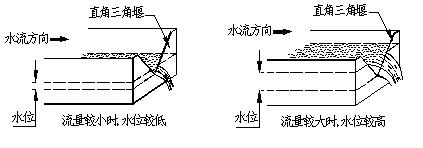

                        备注:(测量水堰槽把流量转成液位)

明渠流量计

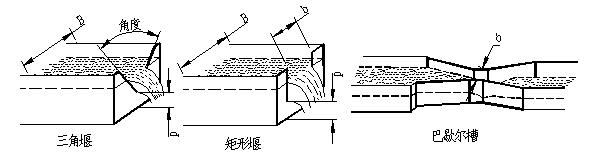

                        备注:(常用的量水堰槽种类)

超声波明渠流量计技术参数:



常规量程:20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h  3000t/h
精    度:2.5 - 5级
显示仪表温度:0℃--+60℃
传感器温度:-30℃--+60℃
压    力:自由流
流道形式:巴歇尔槽(三角堰槽、矩形堰槽)
防护等级:IP65
供电电源:220VAC  50HZ
前直 段:1—3米
连接方式:混凝土
显    示:双窗口,8位LED累计流量和4位LED瞬时流量
材质类型:玻璃钢、PVC、不锈钢。 (流量越大,相应增加壁厚)



超声波明渠流量计巴歇尔槽外形尺寸和流量范围:



序号

流量范围(吨/小时)

适用渠道mm

水位范围(mm)

临界

淹没度%

Q(min)

Q(max)

>宽×高

h(min)

h(max)

1

0.3

19.4

>200×250

15

210

0.5

2

0.6

47.5

>250×300

15

240

0.5

3

2.8

115.6

>300×600

30

330

0.5

4

5.4

399.6

>450×800

30

450

0.6

5

9.0

903.6

>600×1000

30

600

0.6

6

12.6

1440.0

>1000×1200

30

750

0.6

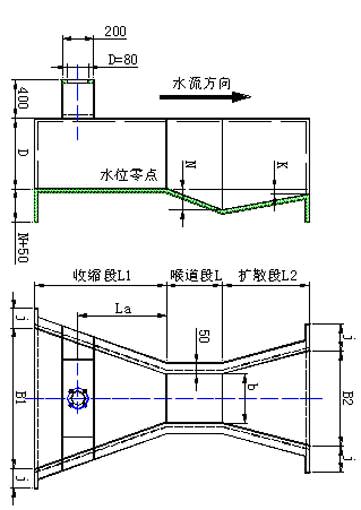

超声波明渠流量计外形尺寸:



  超声波明渠流量计

备注:

1.符号说明:b为喉道宽,B1为进水渠道宽,B2为出水渠道宽,L为喉道长,L1为收缩段,

   L2为扩散段,

2.堰槽修建及使用条件:B>=b,h/p<2.5,h>0.03m,p>0.1m

3.圆圈位置为探头安装位置示意图



5.1、常用规格尺寸:(单位:mm)



序号 喉道段 收缩段 扩散段 墙高 流量参数
b L N B1 L1 La B2 L2 K D C n
1 25 76 29 167 356 237 93 203 19 230 217 1.550
2 51 114 43 214 406 271 135 254 22 260 435 1.550
3 76 152 57 259 457 305 178 305 25 460 638 1.550
4 152 305 114 400 610 407 394 610 76 610 1372 1.540
5 228 305 114 575 864 576 381 457 76 770 1927 1.530
6 300 600 230 780 1350 902 600 920 80 800 2444 1.521



 5.2、成品尺寸:



序号

类型

B值(mm)

长*宽*高(mm)

zui大流量(m3)/小时

1

标准型

25

835*267*265

19.44

2

标准型

51

773*314*305

47.52

3

标准型

76

914*359*517

115.56

4

标准型

152

1525*500*730

399.6

5

标准型

228

1630*675*890

903.6

6

标准型

250

2845*980*1060

900

7

标准型

300

2870*940*1200

1440

8

标准型

450

2945*1120*1200

2268

9

标准型

600

3020*1300*1200

3060

10

标准型

750

3095*1480*1200

3960

11

标准型

900

3170*1660*1200

4500

12

标准型

1000

3200*1780*1250

5400

13

标准型

1200

3320*2020*1250

7200

14

标准型

1500

3470*2380*1250

9000

15

标准型

1800

3620*2740*1250

10800



超声波明渠流量计产品特点:

1、可测量非满管(圆管、蛋形管或其它异形管)流量。

2、可测量渠道(圆形渠、矩形渠或其它异形渠)流量。
3、可测量天然的河、溪流量。

4、可测量污水排放渠道或管道(下水道)流量。

5、可测量正向和反向流速和流量。

6、可提供瞬时流量值和累计流量值。

7、输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关量。

8、传感器可在恶劣的现场和污水水质下长期工作。

9、可选配短信或GPRS无线模块实现远程遥测。

10、传感器外壳为聚碳酸酯,防护等级IP68。

11、内置自动温度补偿。

12、盲区可调节,屏蔽探头附近干扰信号。
