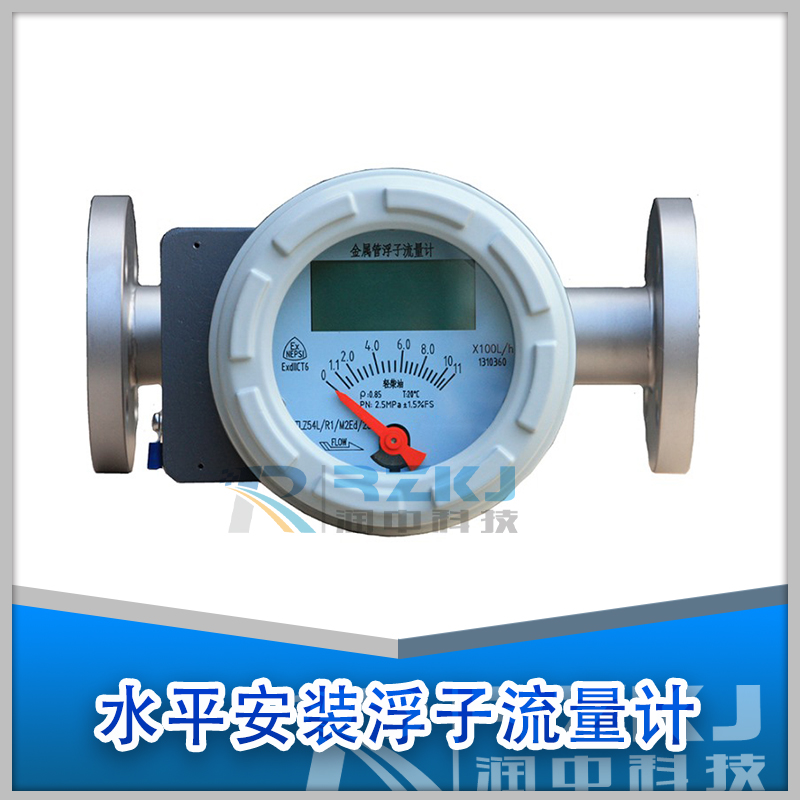

水平安装金属管转子流量计

质量稳定
价格合理
交货快捷

润中仪表为您提供全套液位计解决方案
销售：0517-86917118 15601403222 / 13915181149　
传真：0517-86917118
地址：江苏省淮安市金湖县金荷路201号

详细介绍

产品特点

水平安装型金属转子流量计，又称金属管转子流量计，可以用来测量有腐蚀性的气体和液体，特别是小流量或高压工况。订货时需要注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度和安装方式等情况。我司可根据用户提出的密度进行刻度修正，制作特殊的流量标尺。通常都是下进上出型，也有工况条件只能水平安装，可以选择此款流量计。

RZ-LZ系列智能型金属管转子流量计，又称金属转子流量计，实际上是一种可变面积式流量计。它通常具有一段直立的椎管和一个可以在其中自由地岁流量大小上下移动的转子。当流体自下而上流经椎管时，流体的动能在转子上产生的推力S和流体的浮力A使转子上升。随着椎管内壁与转子之间的环形流通面积增大，流体动能在转子上产生的推力S随之下降。当推力S与浮力之和等于转子自身重力G时，转子处于平衡状态，并稳定在某一高度。该高度位置对应的刻度指示流体流过流量计的流量。总结其原理就是：当测量的介质处于某*量时，磁性转子在测量管中对应一个转子的位置，这个转子位置通过指示器中的磁耦合系统传给指针，在刻度盘上即可读出相应的流量值。

RZ-LZ系列智能型金属管转子流量计可测量液体、气体和水蒸气，具有坚固、安全、耐用等特点。其耐高压、高温等性能尤其适用于测量腐蚀性强、浑浊、以及肮脏的液体。本系列流量计规格品种齐全，有指示性、电远传型、耐腐型、夹套型防爆型等多种产品。

DQH系列智能型金属管转子流量计主要有两部分组成：1传感器，2转换器。传感器将流量的大小转换成转子的位移量，通过磁耦合系统，将转子的位移量传给转换器指示出流量大小，转换器有M1和M2两种结构形式，配装不同的变送器组成了不同的功能组合。

多年来金属管转子流量计的各种优良性能和可靠性，以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。

全金属结构设计/ METAL STRUCTURE DESIGN坚固的全金属结构设计，适合各行业气体和液体的测量。
一
表壳结构设计/ CASE STRUCTURE DESIGN全新的表壳结构设计，无需增加部件即可应用于高温环境。
二
锥形测量管/ CONICAL MEASURING TUBE特殊设计的锥形测量管，测量范围更广，测量线性更好。
三

连接方式多样/ CONNECTION METHODS可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求。
四
测量部分材料可选/ MATERIAL OPTIONAL不锈钢、钛、哈氏合金、PTFE、FEP等材料。
五
磁耦合系统/ MAGNETIC COUPLING SYSTEM特殊设计的磁耦合系统，可明显提高测量的精度和稳定性。
六

技术参数

测量范围	水 (20℃) 16～150000 l/h 空气（0.1013MPa 20℃） 0.5～4000 m3/h	液晶显示	瞬时流量显示数值范围:0.000～99999 累积流量显示数值范围:0.00～99999999
夹套压力等级	1.6MPa	电气接口	M20×1.5、PG11、1/2”NPT或用户提供规格
介质温度	标准型 -80℃～+220℃	整体高度	标准型:250mm(其他安装方式见相关表格)
高温型	300℃	防护等级	IP65/IP67
内衬FEP型	≤85℃	防爆标志	本安型：ExiaIICT3～6 隔爆型：ExdIICT4～6
环境温度	-40℃～+120℃(无液晶显示远传型≤85℃) (带液晶显示远传型≤70℃)	介质粘度	DN15： ≤5mPa.s ≤30mPa.s) DN25： ≤250mPa.s DN50～DN150：≤300mPa.s
量程比	10:1（特殊型20：1）	输出	标准信号:二线制4～20mA(可带HART通讯) 标准信号:三线制0～10mA 报警信号:1、两路继电器输出(极限值125VAC/0.25A) 2、一路或两路接近开关（开关要求根据客户要求）脉冲信号输出：0-1KHz隔离输出（输出电平Vpp>4.5V)
精度等级	2.5（特殊型1.5%或 1.0%）	供电	标准型:24VDC±20% 交流型:220VAC(85～265VAC)(需定制) 电池型:3.7@4.4-5.2AH锂电池，根据不同使用情况，每组可用（3～12个月），两组替换使用。
工作压力	DN15～DN50 PN16MPa （特殊型25MPa） DN80～DN150 PN10MPa （特殊型16MPa）	连接方式	标准型：HG20592法兰特殊型：用户提供法兰标准螺纹连接型：用户指定
