详细介绍

产品特点
RZ-LZ系列指针式显示金属管浮子流量计是工业自动化过程控制中常用的一种流量测量仪表,它具有压损小,检测范围大(量程比10:1),使用方便等特点,它可用来测量液体,气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。 RZ-LZ系列金属管浮子流量计有就地显示型和智能远传型,带有指针显示,瞬时流量,累积流量,液晶显示,上下限报警输出,累积脉冲输出,标准的二线制4-20mA电流输出等多种形式,为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统,保证了流量计在各种应用场所的优良性能。

金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。
金属管浮子流量计又称金属管转子流量计、金属转子流量计。适用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;金属管浮子流量计对于直管段要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动;全金属结构,适于高温、高压和强腐蚀性介质;可用于易燃、易爆危险场合;可选二线制、电池、交流供电方式;多参数标定功能;金属管浮子流量计带有数据恢复,数据备份及掉电保护功能。
多年来指针式显示金属管浮子流量计的各种优良性能和可靠性,以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。

远传金属管浮子流量计  液晶显示金属浮子流量计

  • 全金属结构设计/ METAL STRUCTURE DESIGN坚固的全金属结构设计,适合各行业气体和液体的测量。
  • 表壳结构设计/ CASE STRUCTURE DESIGN全新的表壳结构设计,无需增加部件即可应用于高温环境。
  • 锥形测量管/ CONICAL MEASURING TUBE特殊设计的锥形测量管,测量范围更广,测量线性更好。

  • 连接方式多样/ CONNECTION METHODS可提供法兰、卡箍、螺纹等多种过程连接方式,适合大部分工厂应用需求。
  • 测量部分材料可选/ MATERIAL OPTIONAL不锈钢、钛、哈氏合金、PTFE、FEP等材料。
  • 磁耦合系统/ MAGNETIC COUPLING SYSTEM特殊设计的磁耦合系统,可明显提高测量的精度和稳定性。









技术参数

测量范围 水 (20℃)  16~150000 l/h
空气(0.1013MPa 20℃)  0.5~4000 m3/h
液晶显示 瞬时流量显示数值范围:0.000~99999
累积流量显示数值范围:0.00~99999999
夹套压力等级 1.6MPa 电气接口 M20×1.5、PG11、1/2”NPT或用户提供规格
介质温度 标准型 -80℃~+220℃ 整体高度 标准型:250mm(其他安装方式见相关表格)
高温型 300℃ 防护等级 IP65/IP67
内衬FEP型 ≤85℃ 防爆标志 本安型:ExiaIICT3~6
隔爆型:ExdIICT4~6
环境温度 -40℃~+120℃(无液晶显示远传型≤85℃)  (带液晶显示远传型≤70℃) 介质粘度 DN15: ≤5mPa.s
≤30mPa.s)
DN25: ≤250mPa.s
DN50~DN150:≤300mPa.s
量程比 10:1(特殊型20:1) 输出 标准信号:二线制4~20mA(可带HART通讯)
标准信号:三线制0~10mA
报警信号:1、两路继电器输出(极限值125VAC/0.25A)
2、一路或两路接近开关(开关要求根据客户要求)
脉冲信号输出:0-1KHz隔离输出(输出电平Vpp>4.5V)
精度等级 2.5(特殊型1.5%或 1.0%) 供电 标准型:24VDC±20%
交流型:220VAC(85~265VAC)(需定制)
电池型:3.7@4.4-5.2AH锂电池,根据不同使用情况,每组可用(3~12个月),两组替换使用。
工作压力 DN15~DN50  PN16MPa (特殊型25MPa)
DN80~DN150 PN10MPa (特殊型16MPa)
连接方式 标准型:HG20592法兰
特殊型:用户提供法兰标准
螺纹连接型:用户指定
产品尺寸


金属管浮子流量计标准型外形尺寸及重量

金属管浮子流量计标准型外形尺寸及重量

金属管浮子流量计夹套型外形尺寸及重量

金属管浮子流量计夹套型外形尺寸及重量

金属管浮子流量计内衬FEP型外形尺寸及重量

金属管浮子流量计内衬FEP型外形尺寸及重量

金属管浮子流量计上进下出型外形尺寸及重量

金属管浮子流量计上进下出型外形尺寸及重量

金属管浮子流量计侧进侧出型:外形尺寸、重量及压损

金属管浮子流量计侧进侧出型:外形尺寸、重量及压损

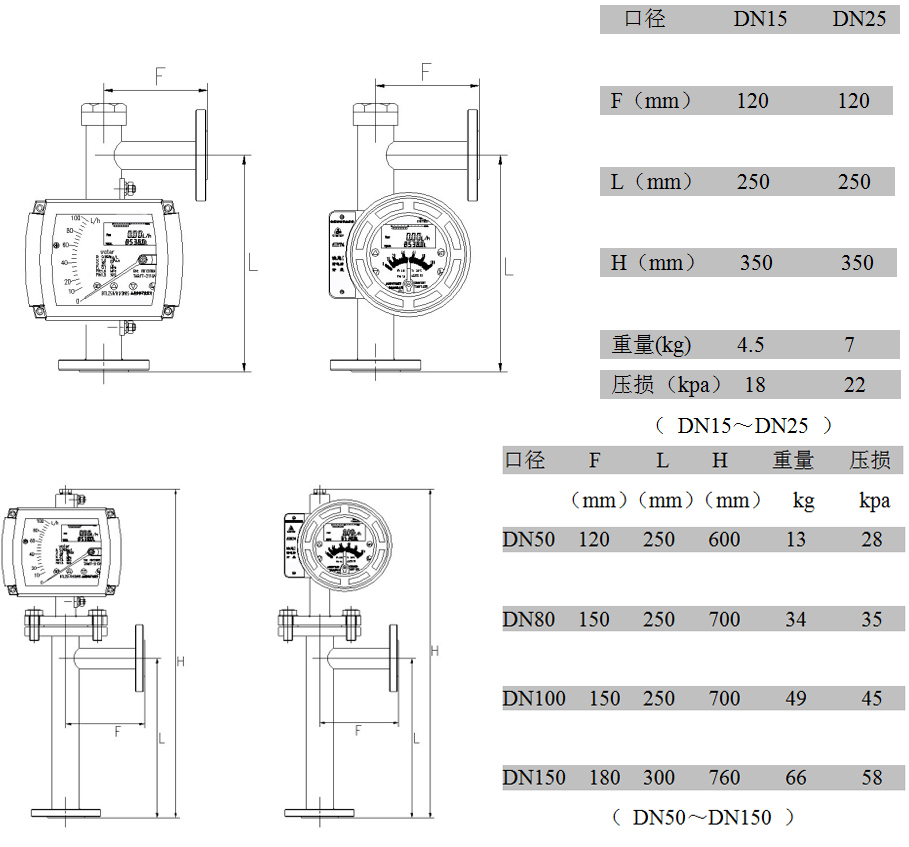

金属管浮子流量计下进侧出型:外形尺寸、重量及压损

金属管浮子流量计下进侧出型:外形尺寸、重量及压损

金属管浮子流量计水平安装型:型外形尺寸、重量及压损

金属管浮子流量计水平安装型:型外形尺寸、重量及压损
