1.RZ-LL腰轮流量计产品概述
RZ-LL腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。可现场指示累积流量和瞬时流量,配以发信器及流量智能控制仪,可实现远距离测量和控制。广泛用于石油机械、化工部门、电力部门、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的*测量。


2.工作原理

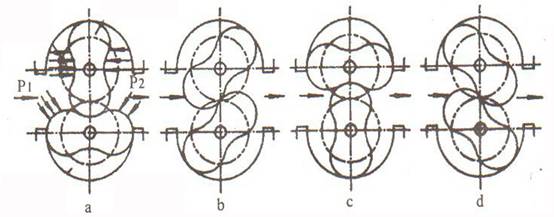

当被测液体流经计量室时,在流量计的进出口形成 压差,腰轮在此压差的推动下旋转。同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转。随着腰轮的转动,液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示液体瞬时流量和累积流量。    在计数器机构中安装发信器即成了带发信器的腰轮流量计。与显示仪表或微机系统配套,可实现远传(定量、累积、瞬时等功能)自动化测量和控制。使用说明另见显示仪表分类说明书。

3.主要零件材料组合

材料   零件 RZLL-AL RZLL-EL RZLL
铸铁 铸铝 不锈钢 铸钢 铸铝 不锈钢 铸铁 铸铁 铸铝 不锈钢
壳体
转子
盖板
转子轴
轴承

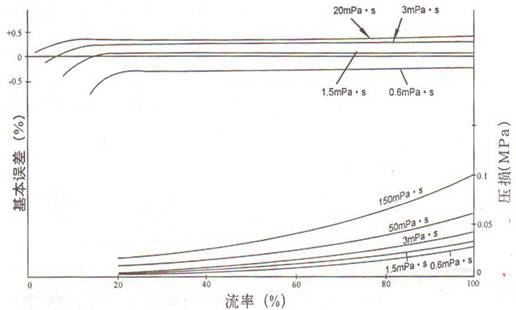

4.性能和压力损失曲线



5.腰轮流量计技术参数
① 公称压力(MPa):0.6、1.0、1.6、2.5、4.0  ② 工作温度:(℃):-10~60  ③ 精度等级:0.5、0.2  ④ 流量范围:(m3/h)

公称通径 DN 液体粘度3.0~150mpa.s 液体粘度3.0~150mpa.s 液体粘度3.0~150mpa.s 液体粘度3.0~150mpa.s
15 0.25~2.5 0.5~2.5 0.5~2.5 0.83~2.5
20 0.25~2.5 ~2.5 0.5~2.5 0.83~2.5
25 0.6~6 1.2~6 1.2~6 2~6
40 1.6~16 3.2~16 3.2~16 5.3~16
50 2.5~25 5~25 5~25 8.3~25
80 6~60 12~60 12~60 20~60
80Ⅱ 12~100 22~100 20~100 33.3~100
100 10~100 20~100 20~100 33.3~100
150 40~200 40~200 100~200 66.7~200
精度等级                 0.5              0.2

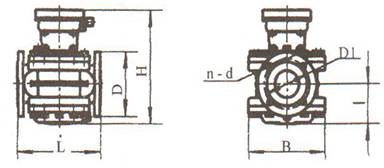

6. 外形及安装尺寸

(1)铸铁型腰轮流量计外形尺寸

型号 L H I B D D1 n-d
RZLL-AL15.06 160 238 52 100*100 G11/4
RZLL-AL20.06 160 238 52 100*100 90 65
RZLL-AL25.06 180 260 68 120*120 G1/
RZLL-AL40.1 240 290 88 170 150 110 4-17.52
RZLL-AL50.1 265 305 97 190 165 125 4-C17.52
RZLL-AL80.1 265 340 122 246 200 160 8-17.52
RZLL-AL80Ⅱ.1 265 470 164 246 200 160 8-18
RZLL-AL100.1 515 425 164 305 220 180 8-18
RZLL-AL150.1 560 550 225 455 285 240 8-22
?
(2)铸钢型腰轮流量计外形尺寸
型号 L H I B D D1 n-d
RZLL-EL25.3 180 260 68 120*120 G11/4
RZLL-AL40.4 300 290 88 170 150 110 4-18
RZLL-AL50.4 360 315 103 276 165 125 4-18
RZLL-AL80.4 360 348 128 254 200 160 4-18
RZLL-AL100.3 540 435 174 330 235 190 4-22
RZLL-AL150.3 560 552 227 455 300 250 4-26


(3)铸铝型腰轮流量计外形尺寸与铸铁型腰轮流量计外形尺寸相同

7.腰轮流量计的安装使用
1流量计前应安装过滤器,两者表体上箭头指向与流动方向一致
(2)当被测液体含有气体时,流量计前应安装气体分离器
(3)不论管路是垂直还是水平安装,但流量计的腰轮轴安装成水平位置(即表度盘应与地面垂直)。
(4)流量计在正确安装情况下,如果不易看清读数,可把计数器旋转180度或90度均可。
(5)节流阀应安装在流量计进口处,开闭阀装在出口处,使用开闭阀时要缓慢启动,不要突然开阀。
  (6) 严禁使用扫线蒸汽通过流量
(7)在连续使用部门,流量计需加旁通管道
(8)流量计安装前,管道需冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣、杂物等进入流量计
(9)严禁用水校验铸铁、铸钢材质组成的流量计
(10)流量计在使用时流量大小不得超过技术要求。流量计正常工作在大流量70~80%为优。
(11)被测液体如果具有化学腐蚀性,需选用不锈钢材质的流量计,如果腐蚀性强,需选用0Crl8Ni12MO2Ti材质的流量计。
