金属管浮子流量计的安装要注意哪些事项

金属管浮子流量计的安装质量会直接影响测量精度和设备使用寿命，安装时需注意以下多方面事项，具体如下：

一、安装前的准备工作

检查设备完整性：核对流量计型号、规格是否与设计要求一致，查看浮子、锥管等部件有无损伤、变形，指针或变送器等显示部分是否正常。

清理管道：确保管道内无焊渣、铁锈、油污等杂质，避免杂质堵塞流量计或卡住浮子，影响测量准确性。

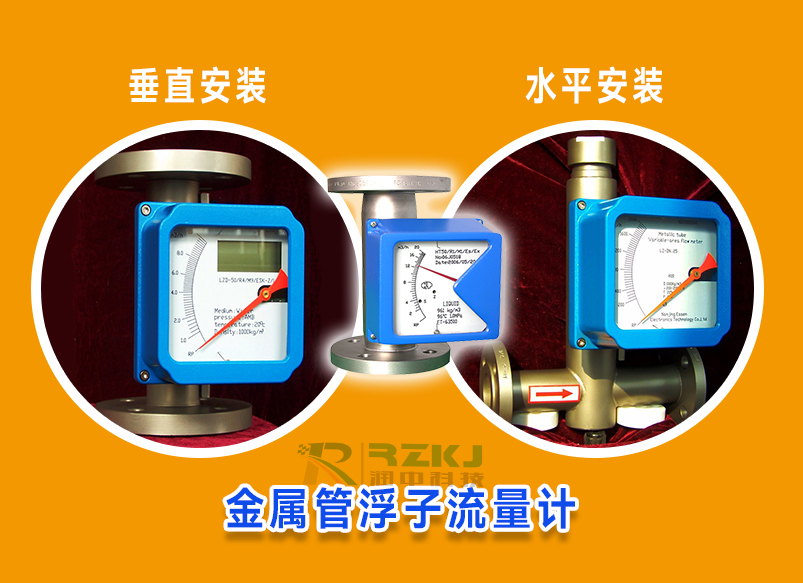

二、安装方向与位置要求

垂直安装：

这是最常见的安装方式，流体应从下向上流动（即锥管下端为入口，上端为出口），以保证浮子能稳定悬浮在测量管中。

垂直度偏差应不超过 ±2°，否则会导致浮子与锥管内壁摩擦，增加测量误差。

水平安装（特殊情况）：

部分型号允许水平安装，但需确保流体充满管道，且浮子轴线与管道轴线平行。

水平安装时，需注意防止气泡聚集在测量管内，影响测量。

避免振动环境：安装位置应远离振动源（如压缩机、泵等），若无法避免，需采取减振措施（如加装减振支架），否则振动可能导致浮子跳动，使测量数据不稳定。

远离强磁场：若流量计为电远传型（如 4-20mA 输出），应避免安装在强磁场附近（如电动机、变压器旁），防止磁场干扰信号传输。

三、管道连接要求

口径匹配：流量计的进出口口径应与管道口径一致，若需变径，应使用同心异径管，且异径管的长度不小于管道直径的 5 倍，以保证流体稳定。

法兰连接规范：

法兰规格应与流量计法兰匹配，密封垫内径不得小于管道内径，避免因密封垫突出而影响流体流动。

紧固法兰螺栓时，应均匀受力，防止法兰变形导致泄漏或流量计偏心。

螺纹连接注意事项：若为螺纹连接，需确保螺纹配合紧密，避免漏气（适用于气体介质），同时不要过度拧紧，以免损坏流量计接头。

四、前后直管段要求

前直管段：为使流体流动稳定，流量计上游应至少有 5-10 倍管道直径的直管段，避免上游管道中的弯头、阀门、三通等部件导致流体产生涡流。

后直管段：下游直管段长度至少为 3-5 倍管道直径，若下游有阀门等部件，应尽量远离流量计安装。

五、旁路与截止阀设置

安装旁路管道：

在流量计两侧应安装截止阀，并设置旁路管道（如图所示），以便在流量计检修或故障时，不影响管道正常运行。

旁路阀与流量计进出口阀应配合使用，启动时先打开旁路阀，再缓慢打开进口阀，待流体稳定后关闭旁路阀，最后打开出口阀，避免流体冲击导致浮子损坏。

阀门位置：进出口截止阀应安装在流量计前后的直管段上，且阀门与流量计之间的距离应满足直管段要求。

六、温度与压力控制

介质温度范围：确保被测介质温度在流量计的允许范围内（通常为 - 20℃~+150℃，具体以产品说明书为准），若温度过高，需加装散热装置；若温度过低，需采取保温措施，防止介质凝固。

工作压力限制：流量计的工作压力不得超过其额定压力，安装时需核对管道工作压力，避免超压运行导致锥管破裂。

七、其他注意事项

气体测量时防冷凝：测量气体时，若气体中含有冷凝液，应在流量计下游安装冷凝液收集器，或使管道保持一定坡度，让冷凝液流向工艺系统中的冷凝罐，防止冷凝液进入流量计影响测量。

液体测量时防气化：测量液体时，应确保管道内压力高于液体的饱和蒸汽压，避免液体气化产生气泡，影响浮子稳定。

定期校准：安装完成后，需对流量计进行校准（可使用标准流量计或称重法），使用过程中也应定期校准（建议每年一次），以保证测量精度。

总结

金属管浮子流量计的安装需从方向、管道连接、直管段、辅助部件等多方面严格把控，确保流体稳定流动且设备不受外界干扰。若安装不当，可能导致测量误差增大、设备损坏等问题，因此需严格遵循产品说明书和安装规范操作。
